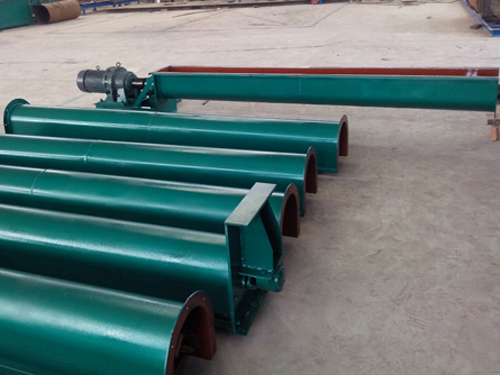

U型螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成。



U型螺旋输送机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少。U型螺旋输送机被广泛地使用在各种工业部门，如建材、电力、化工、冶金、煤炭、机械、轻工、粮食及食品行业。



U型螺旋输送机在输送过程中还可对物料进行搅拌、混合、加热和冷却等作业。通过装卸闸门可调节物料流量。但不宜输送易变质的、粘性大的、易结块的及大块的物料。输送过程中物料易破碎，螺旋及料槽易磨损。



U型螺旋输送机驱动方式分类：



1、U型螺旋输送机长度小于35m时，为单轴驱动螺旋。



2、U型螺旋输送机长度大于35m时，为双轴驱动螺旋。



U型螺旋输送机的使用：



U型螺旋输送机能输送粉状、粒状和小块状物料如面粉、谷物和卵石等。散料在自重和机壳的摩擦力作用下堆积在槽的下部，不随叶片旋转而被叶片推动前进。输送干燥的、粘性小的粉、粒状物料时用实体叶片螺旋；输送粘性较大的或块状物料时用带式叶片螺旋；输送易结团物料时用桨式叶片螺旋，这种螺旋除推动物料外还有打散结团的作用。输送距离一般在70米以内，螺旋的投影直径在1250毫米以下，输送倾角小于20°，输送能力大。螺旋输送机可在多处装料、卸料，密封性好，可输送温度低于200℃的物料。



U型螺旋输送机结构特点：



1、螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需轴向移动，维修方便。芯轴长、吊挂少、故障点少。



2、采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达两年以上。



3、各传动部位均采用浮动连接方式，吊轴承为万向节结构，使螺旋体，吊轴承和尾部总成形成一个整体旋浮体，在范围内可随输送阻力自由旋转避让，不卡料，不堵料。



4、头尾轴承座均在壳体外，所有轴承采用多层密封和配合密封技术，轴承使用寿命长。



5、螺旋输送机与其它输送设备相比，具有整机截面尺寸小、密封性能好、运行平稳可靠、可中间多点装料和卸料及操作、维修简便等优点。
