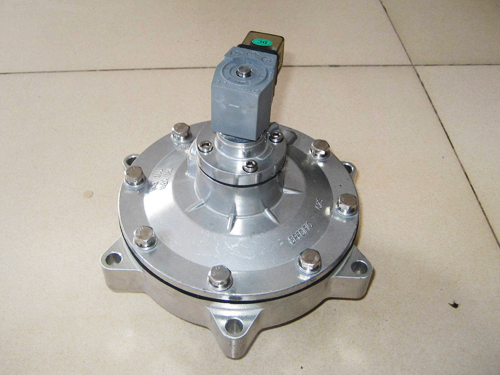

QMFD-100电磁脉冲阀是由QMF-100型脉冲阀和KXD型电磁阀结合而成的一体脉冲电磁阀。此脉冲阀出口采用耐压胶管与喷吹管联接。
QMFD-100电磁脉冲阀的工作原理
QMFD-100电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。
电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。
QMFD-100电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。
膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。
